SISTEMA DOSAGGIO CARTOTECNICA

SISTEMA DOSAGGIO VOLUMETRICO PER INIETTORI OLIO

Il sistema di dosaggio mDSG13-200, sviluppato su richiesta di una primaria azienda cartotecnica, è ideato per integrare il sistema di lubrificazione del bordo delle coppette su macchine di formatura di vecchia generazione. Il sistema nasce in risposta a un problema spesso riscontrato durante la fase di formatura in sistemi non dotati di controllo di dosaggio, ovvero

  • eccessiva lubrificazione del bordo coppetta, con conseguente contaminazione del prodotto
  • scarsa lubrificazione del bordo coppetta, con conseguente formazione di antiestetiche pieghe nel bordino

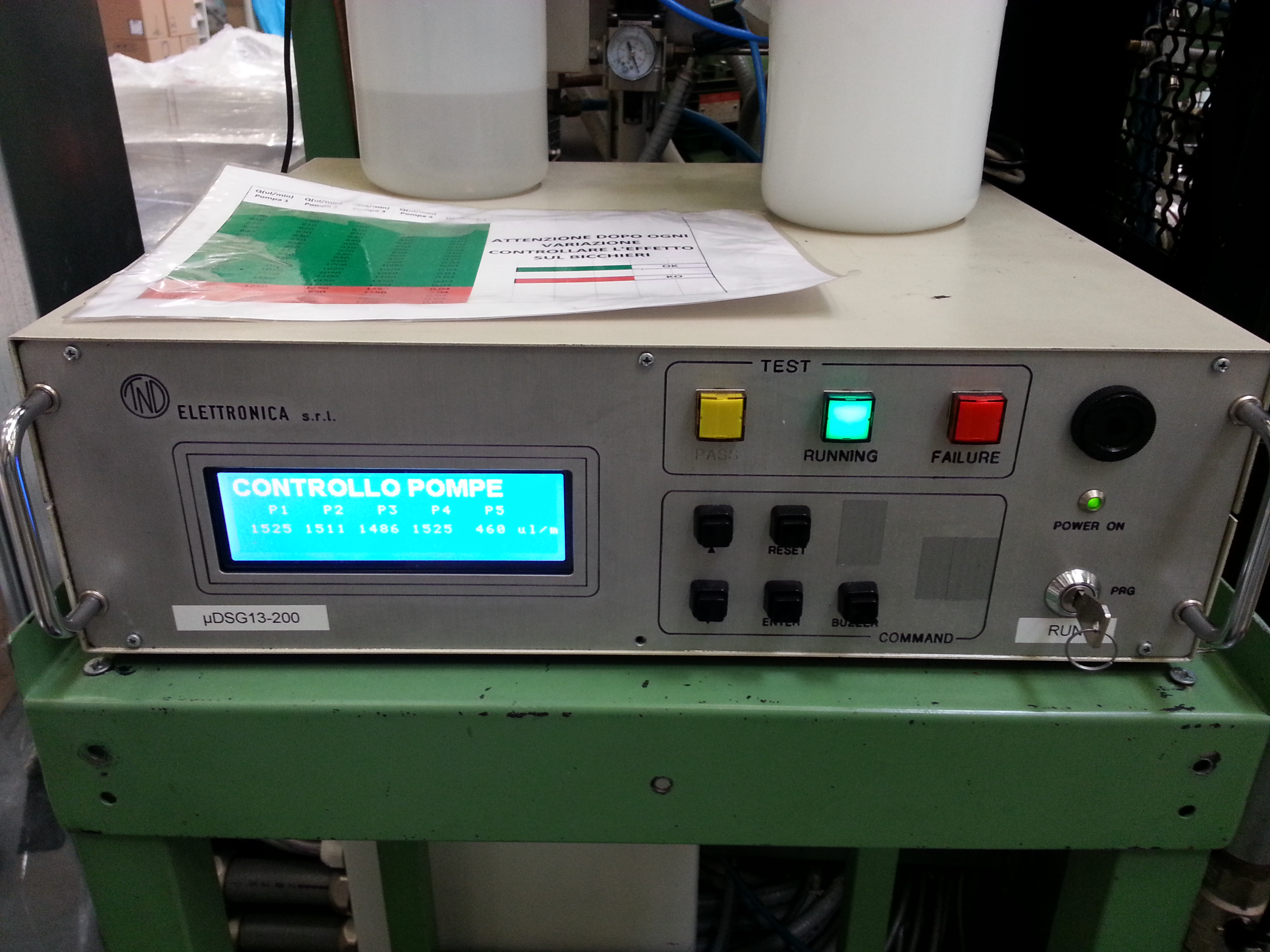

Il sistema di lubrificazione mDSG13-200 è in grado di comandare con precisione fino a 5 micropompe a dosaggio volumetrico con gestione totalmente separata della portata di dosaggio.

Il sistema può essere collegato a più serbatoi per gestire diverse tipologie di prodotto.

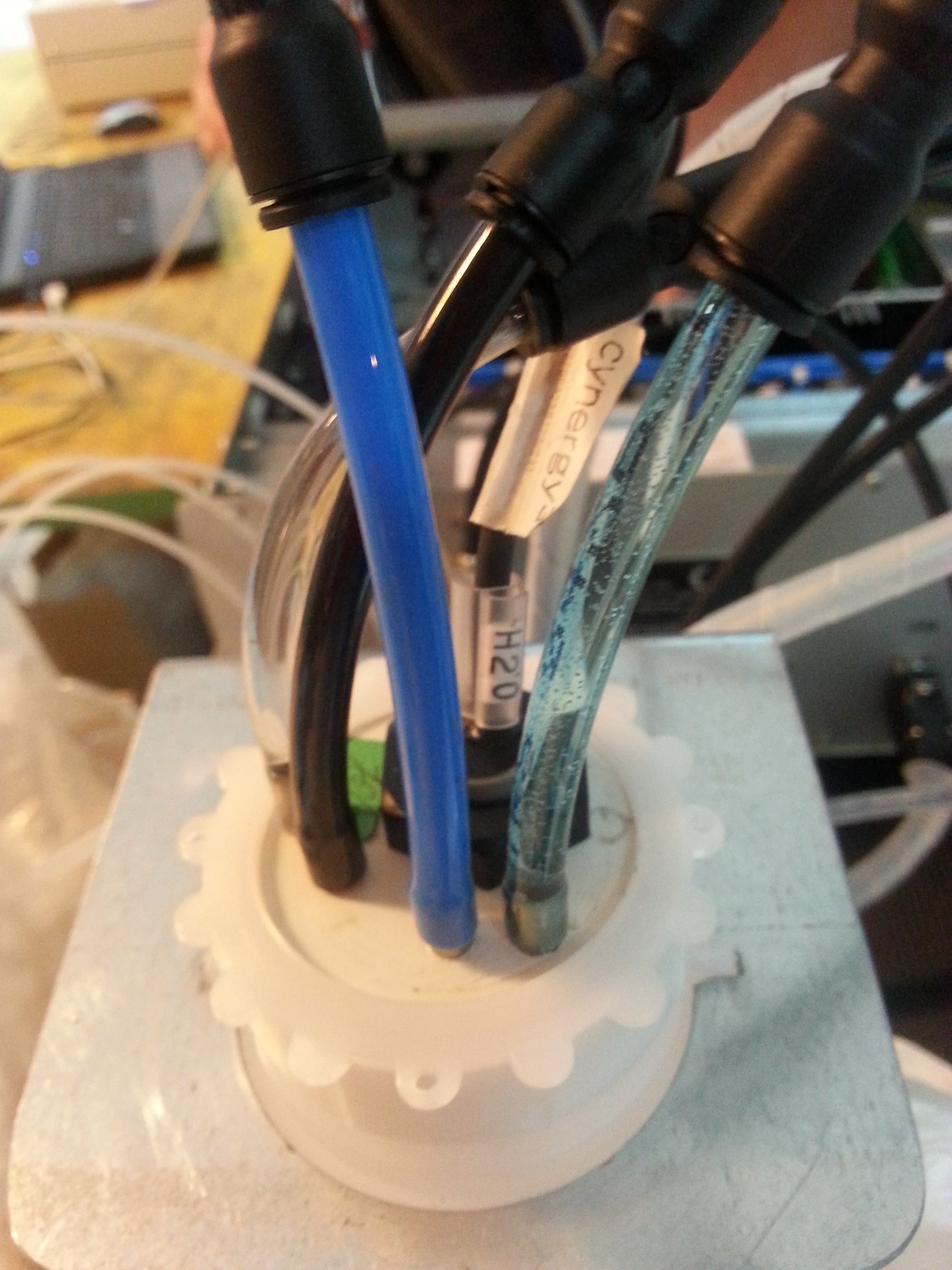

Ogni serbatoio viene dotato di sensori di controllo livello per la verifica della quantità di lubrificante presente.

CARATTERISTICHE TECNICHE

Tensione di alimentazione elettrica:             230 VAC   50 Hz

Potenza max:                                                          200W

Range di regolazione in portata                       da 0,2 ml/min a 6ml/min per ciascun canale

precisione                                                                10%

ripetibilità                                                                 2%

Temperatura di esercizio:                                  +10°C ÷ +40°C

Dimensioni d’ingombro:                                     430 x 410 x 150mm

Peso approssimativo:                                          20 kg

Durata pompa approssimativa                         >10.000 h

Feedback corsa pistone membrana               Opzionale

I / O       DI: START, STOP

DO: Running, Fault
